| आयाम: | 483 मिमी x 400 मिमी x 312 मिमी | वज़न: | 29 किग्रा |
|---|---|---|---|
| स्थापना मोड: | 19 इंच के रैक में | एसी इनपुट: | 200-277/346-480Vac, तीन-चरण, 50/60 हर्ट्ज, मैक्स। 35ए |
| DC1 इनपुट: | <i>-40Vdc to -60Vdc, Max.</i> <b>-40Vdc से -60Vdc, मैक्स।</b> <i>200A</i> <b>200ए</b> | वोल्टेज: | -42Vdc से -58Vdc (विशिष्ट: -48Vdc) |
| हाई लाइट: | 60 हर्ट्ज बिजली आपूर्ति एसएमपी,35 ए बिजली आपूर्ति एसएमपी,लायनरॉक एसएमपी बिजली की आपूर्ति: |
||
कॉम्पैक्ट संरचना, उच्च शक्ति घनत्व एंबेडेड स्विच मोड बिजली की आपूर्ति
परिचय

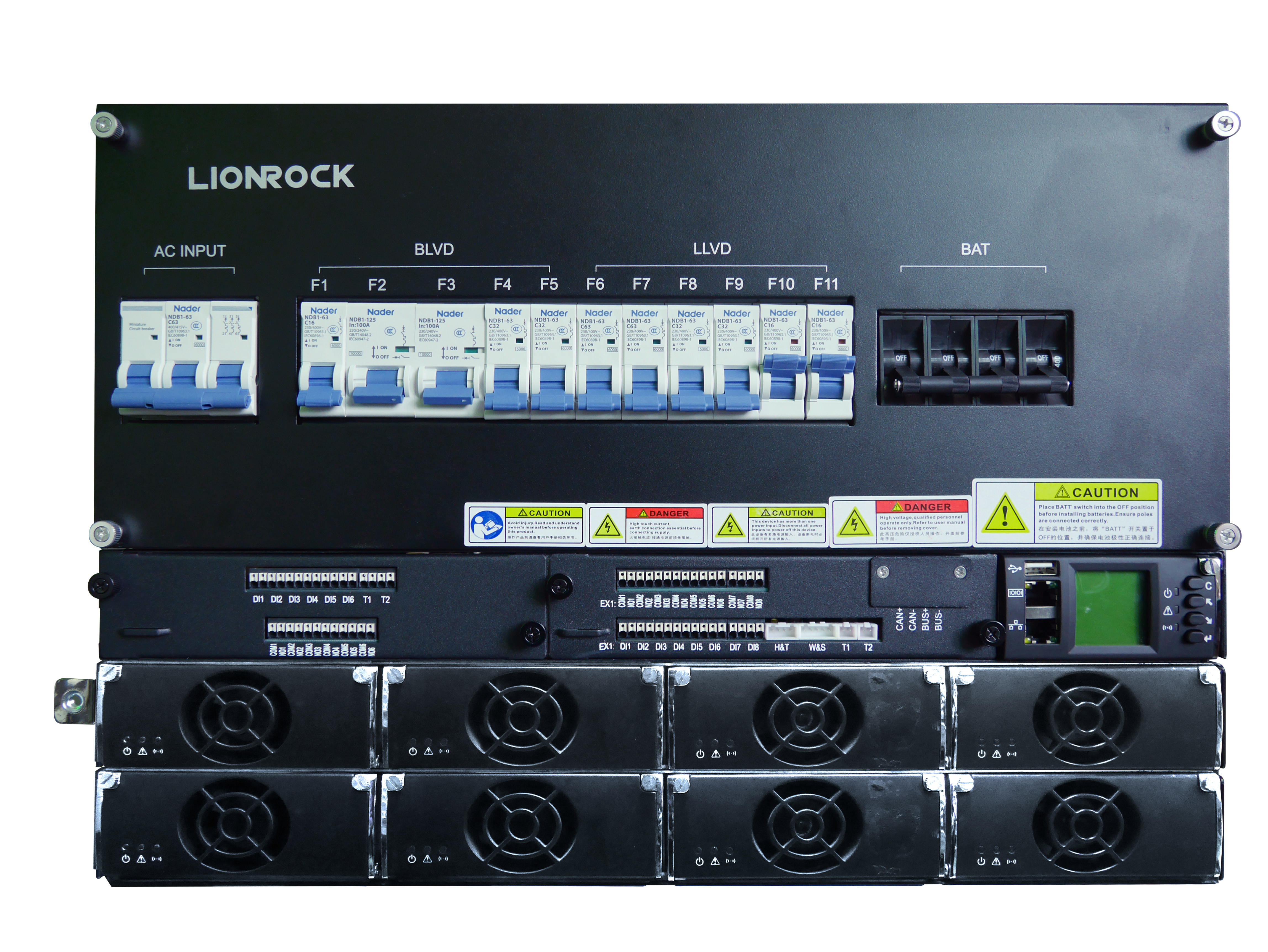

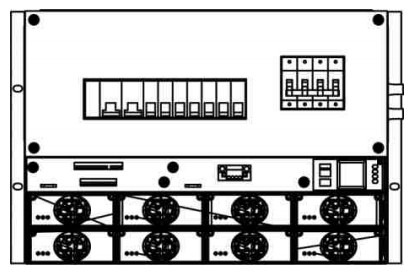

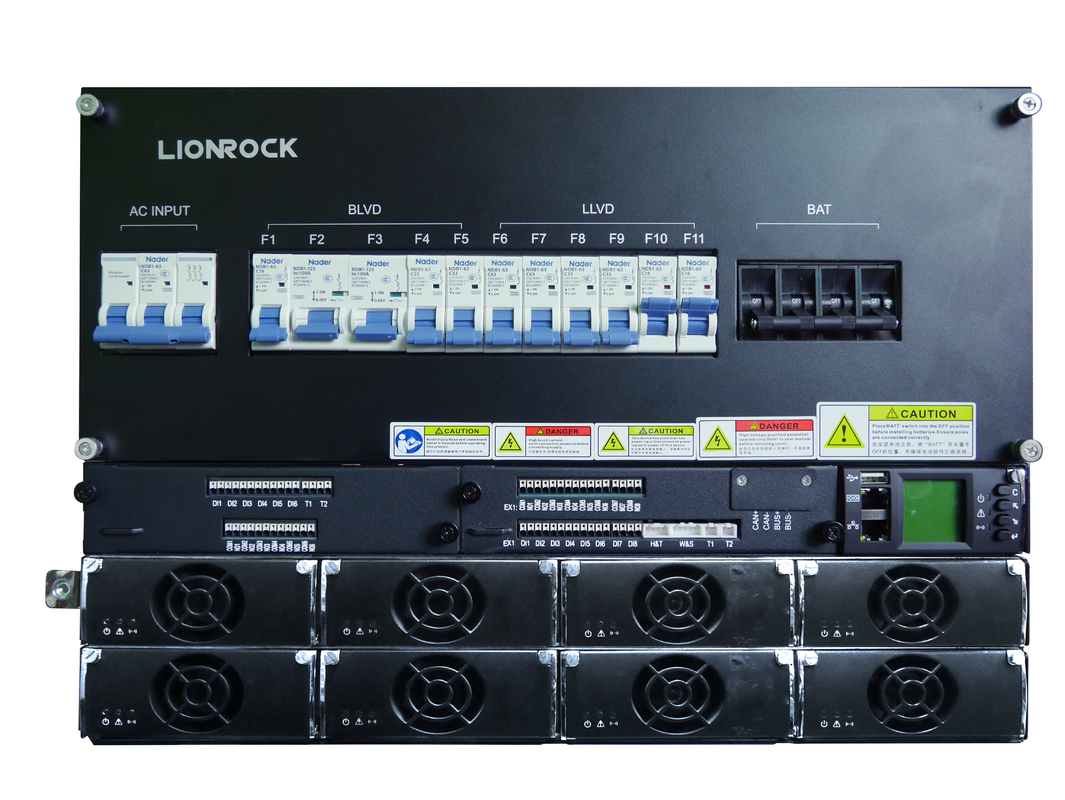

TEP400R/48 सिस्टम एक कॉम्पैक्ट और इंटेलिजेंट पावर सिस्टम है जिसमें SP48/3000 रेक्टिफायर्स, SC501 कंट्रोलर मॉड्यूल, AC कनेक्शन और DC कनेक्शन शामिल हैं।यह एसएनएमपी के साथ दूरस्थ निगरानी और प्रबंधन का समर्थन करता है।इसके अलावा, आसान स्थापना और कॉम्पैक्ट आकार सिस्टम की सफलता में जोड़ता है।
विशेषताएं
-19 '' उप-रैक, सभी मानक प्रकार के दूरसंचार उपकरणों में एम्बेड करना आसान है।संरचना डिजाइन, मजबूत समानता, आसान स्थापना।
- कॉम्पैक्ट संरचना, उच्च शक्ति घनत्व।
- छोटी मात्रा, स्थापना स्थान और लागत बचाएं।
- उप-रैक स्थापित, ग्राहक विन्यास की सुविधा।
- चोट के बिना हॉट-स्वैपेबल मॉड्यूल, ऑनलाइन रखरखाव, त्वरित और आसान।
- इनपुट रेक्टिफायर मॉड्यूल की विस्तृत श्रृंखला, ग्रिड के लिए मजबूत अनुकूलन क्षमता के अनुकूल।
- सही बैटरी प्रबंधन, बैटरी जीवन में सुधार, बैटरी को अच्छी काम करने की स्थिति में रखें।
- ओवर करंट, ओवर वोल्टेज, ओवर टेम्परेचर आदि के साथ अलार्म और प्रोटेक्शन फंक्शन की विविधता।
- प्रबंधन प्राथमिकता: ग्रिड > बैटरी > डीजी
अनुप्रयोग
- फाइबर ऑप्टिक नेटवर्क
- एक्सेस नेटवर्क
- ट्रांसमिशन उपकरण
- मोबाइल संचार
- सैटेलाइट संचार ग्राउंड स्टेशन
परिदृश्यों
- डीजल/ग्रिड हाइब्रिड सिस्टम
सामान्य जानकारी
| प्रणाली | आयाम (डब्ल्यू एक्स डी एक्स एच) | 483 मिमी x 400 मिमी x 312 मिमी |
| वज़न | 29 किग्रा | |
| स्थापना मोड | 19 इंच के रैक में | |
| केबलिंग मोड | ऊपर से, दाएं और बाएं | |
| रखरखाव मोड | सामने से | |
| इनपुट | एसी इनपुट | 200-277 / 346-480Vac, तीन चरण, 50/60 हर्ट्ज, मैक्स।35ए |
| DC1 इनपुट | -40Vdc से -60Vdc, मैक्स।200ए | |
| उत्पादन | वोल्टेज | -42Vdc से -58Vdc (विशिष्ट: -48Vdc) |
| क्षमता | दिष्टकारी मैक्स।400ए | |
| आउटपुट वितरण | बैटरी शाखा | 400A ब्रेकर |
| एलएलवीडी शाखा | 2x80A एमसीबी, 2x63A एमसीबी | |
| बीएलवीडी शाखा | 1x63ए एमसीबी, 4x32 ए एमसीबी, 1x16ए एमसीबी | |
| वृद्धि संरक्षण | एसी इनपुट | एन/ए |
| डीसी आउटपुट | 20kA (8/20 μs) | |
| वातावरण | परिचालन तापमान | -40ºC से +65ºC (लोड की आवश्यकता 80% से +45ºC से +65ºC तक होती है, सिस्टम -40ºC से -33ºC तक बिना किसी क्षति के शुरू हो सकता है) |
| भंडारण तापमान | -40ºC से +70ºC | |
| ऑपरेटिंग सापेक्ष आर्द्रता | 5% से 95% (कोई संक्षेपण नहीं) | |
| ऊंचाई | 0 से 2000 मीटर (1ºC प्रति 200m तापमान 2000 से 4000m तक) |
टिप्पणी: एमपीपीटी: अधिकतम पावर प्वाइंट ट्रैकिंग;एचएफएसएम: उच्च आवृत्ति स्विच मॉड्यूल
