| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
|---|---|
| ब्रांड नाम: | LionRock |
| मॉडल संख्या: | टीईपी 200H1/48 |
| न्यूनतम आदेश मात्रा: | मोल - भाव करना |
| मूल्य: | negotiate |
| पैकेजिंग विवरण: | निर्यात पैकिंग |
| प्रसव के समय: | मोल - भाव करना |
| भुगतान शर्तें: | टीटी |
| आयाम: | 483 मिमी x 400 मिमी x 312 मिमी | वज़न: | 28 किलो |
|---|---|---|---|
| स्थापना मोड: | 19 इंच के रैक में | एसी इनपुट: | <i>200-277/346-480 Vac, three-phase, 50/60 Hz, Max.</i> <b>200-277/346-480 वैक, तीन-चरण, 50/60 हर्ट् |
| DC1 इनपुट: | <i>-40 Vdc to -60 Vdc, Max.</i> <b>-40 वीडीसी से -60 वीडीसी, मैक्स।</b> <i>200 A</i> <b>200 ए</b> | सौर इनपुट: | <i>100 Vdc -430 Vdc, Max.</i> <b>100 वीडीसी -430 वीडीसी, मैक्स।</b> <i>15Ax2</i> <b>15Ax2</b> |
| हाई लाइट: | 200A एंबेडेड स्विच मोड पावर सप्लाई,28kg एंबेडेड स्विच मोड पावर सप्लाई,312mm smps पावर सप्लाई मॉड्यूल |
||
उच्च दक्षता एंबेडेड स्विच मोड बिजली की आपूर्ति
परिचय

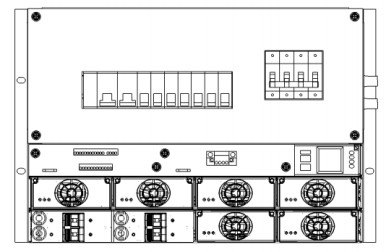

TEP 200H1/48 एक DC वितरण इकाई है जिसका उपयोग सौर/डीजल/ग्रिड हाइब्रिड परिदृश्यों के लिए किया जाता है।इसमें एचएफएसएम मॉड्यूल के 4 टुकड़े, सौर मॉड्यूल के 2 टुकड़े, डीसी बिजली वितरण बोर्ड नियंत्रक एससी501 आदि शामिल हैं। फ़ंक्शन सौर, डीजल और ग्रिड से कई बिजली इनपुट एकत्र कर रहा है, और इसे लोड के लिए डीसी आउटपुट में परिवर्तित करता है।
विशेषताएं
- पीएफसी तकनीक प्रणाली को उच्च दक्षता, ऊर्जा-बचत और 0.99 पावर फैक्टर तक की सुविधा देती है
- एचएफएसएम, एमपीपीटी . के मॉड्यूल के लिए हॉट-स्वैप का समर्थन करता है
- केवल बैटरी काम करने पर बैटरी स्विच दबाकर बिजली चालू की जा सकती है
- बीएलवीडी और एलएलवीडी संकेतों का पता लगाता है, और बैटरी और लोड लूप डिस्कनेक्शन के संकेतों का पता लगाता है
- डीसी पावर, निगरानी और संचार बंदरगाहों के लिए विश्वसनीय सुरक्षा प्रदान करने के लिए एकीकृत एसपीडी
- बैटरी, भार और अन्य ऊर्जा इनपुट के वर्तमान संकेतों का पता लगाता है
- बैटरियों की निगरानी और प्रबंधन बैकअप बैटरियों को अच्छी तरह से बनाए रखने में सक्षम बनाता है
- प्रबंधन प्राथमिकता: सौर ＞ ग्रिड ＞ बैटरी ＞ DG
परिदृश्यों
- सोलर/डीजल/ग्रिड हाइब्रिड सिस्टम
सामान्य जानकारी
| प्रणाली | आयाम (डब्ल्यू एक्स डी एक्स एच) | 483 मिमी x 400 मिमी x 312 मिमी |
| वज़न | 28 किलो | |
| स्थापना मोड | 19 इंच के रैक में | |
| केबलिंग मोड | ऊपर से, दाएं और बाएं | |
| रखरखाव मोड | सामने से | |
| इनपुट | एसी इनपुट | 200-277/346-480 वैक, तीन-चरण, 50/60 हर्ट्ज, मैक्स।20 ए |
| DC1 इनपुट | -40 वीडीसी से -60 वीडीसी, मैक्स।200 ए | |
| सौर इनपुट | 100 वीडीसी -430 वीडीसी, मैक्स।15Ax2 | |
| उत्पादन | वोल्टेज | -42 वीडीसी से -58 वीडीसी (विशिष्ट: -48 वीडीसी) |
| क्षमता | दिष्टकारी मैक्स।200 ए | |
| सौर मैक्स।100ए | ||
| आउटपुट वितरण | बैटरी शाखा | 2x200 एक ब्रेकर |
| एलएलवीडी शाखा | 2x80 ए एमसीबी, 2x63 ए एमसीबी | |
| बीएलवीडी शाखा | 1x63 ए एमसीबी, 4x32 ए एमसीबी, 1x16 ए एमसीबी | |
| वृद्धि संरक्षण | एसी इनपुट | एन/ए |
| डीसी आउटपुट | 20kA (8/20 μs) | |
| वातावरण | परिचालन तापमान | -40 C से +65 C (लोड की आवश्यकता 80% से +45 C से +65 C तक होती है, सिस्टम बिना किसी क्षति के -40 C से -33 C पर शुरू हो सकता है) |
| भंडारण तापमान | -40 C से +70 C | |
| ऑपरेटिंग सापेक्ष आर्द्रता | 5% से 95% (कोई संक्षेपण नहीं) | |
| ऊंचाई | 0 से 2000 मीटर (1 C प्रति 200 मीटर तापमान 2000 से 4000 मीटर तक) |
टिप्पणी: एमपीपीटी: अधिकतम पावर प्वाइंट ट्रैकिंग;एचएफएसएम: उच्च आवृत्ति स्विच मॉड्यूल
