| उत्पत्ति के प्लेस: | डोंगगुआन चीन |
|---|---|
| ब्रांड नाम: | LionRock |
| मॉडल संख्या: | एल्यूमिनियम मिश्र धातु पीवी समर्थन संरचना |
| न्यूनतम आदेश मात्रा: | मोल - भाव करना |
| मूल्य: | negotiate |
| पैकेजिंग विवरण: | निर्यात पैकिंग |
| प्रसव के समय: | मोल - भाव करना |
| भुगतान शर्तें: | टीटी |
| सामग्री: | अली | वैकल्पिक कोण: | 22º / 32º |
|---|---|---|---|
| अधिकतम पवन प्रतिरोध: | 40मी/सेक (144किमी/घंटा, 3एस झोंका) | समर्थित पीवी पैनल प्रकार: | 300 डब्ल्यूपी |
| मूल इकाई की मूल दूरी: | 1900 × 5000 मिमी, (20 पीसी) | अधिकतम ऊँचाई: | 4.5m |
| प्रमुखता देना: | 300Wp PV समर्थन संरचना,4.5m PV समर्थन संरचना |
||

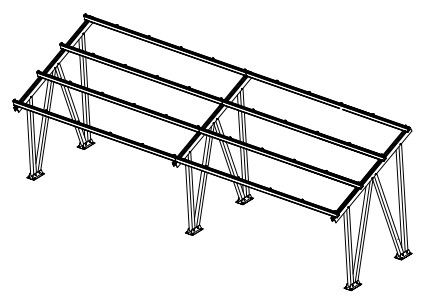

एल्यूमिनियम मिश्र धातु पीवी समर्थन संरचना
परिचय
एल्युमिनियम एलॉय पीवी सपोर्ट स्ट्रक्चर का उपयोग 300 डब्लूपी के पीवी पैनल को स्थापित करने के लिए किया जाता है, यह वास्तविक सौर विकिरण कोण के अनुसार बहु-कोण लचीली स्थापना का समर्थन करता है।
- लचीला विस्तार
निर्दिष्टीकरण
|
सामग्री
|
अली
|
|
वैकल्पिक कोण
|
5º ~ 60º
|
|
अधिकतम पवन प्रतिरोध
|
40मी/सेक (144किमी/घंटा, 3एस झोंका)
|
|
समर्थित पीवी पैनल प्रकार
|
300 डब्ल्यूपी
|
|
मूल इकाई की मूल दूरी
|
1900 × 5000 मिमी, (20 पीसी)
|
|
स्थापित कोण
|
फ्रंट ईव
लंबाई L1
(मिमी)
|
डंडे
दूरी L2
(मिमी)
|
ईव के पीछे
लंबाई L3
(मिमी)
|
लघु तिरछा
ध्रुव की लंबाई L4
(मिमी)
|
लंबी तिरछी
ध्रुव की लंबाई L5
(मिमी)
|
लो ईव
ऊँचाई H1
(मिमी)
|
कम ध्रुव
ऊँचाई H2
(मिमी)
|
उच्च ध्रुव
ऊँचाई H3
(मिमी)
|
हाई ईव
ऊँचाई H4
(मिमी)
|
|
22º
|
550
|
1900 | 516 | 2688 | 2751 | 2000 |
2188
|
3013
|
3200 |
|
32º
|
440 | 870 | 400 | 2940 | 3020 | 2000 |
2280
|
3440
|
3700
|
